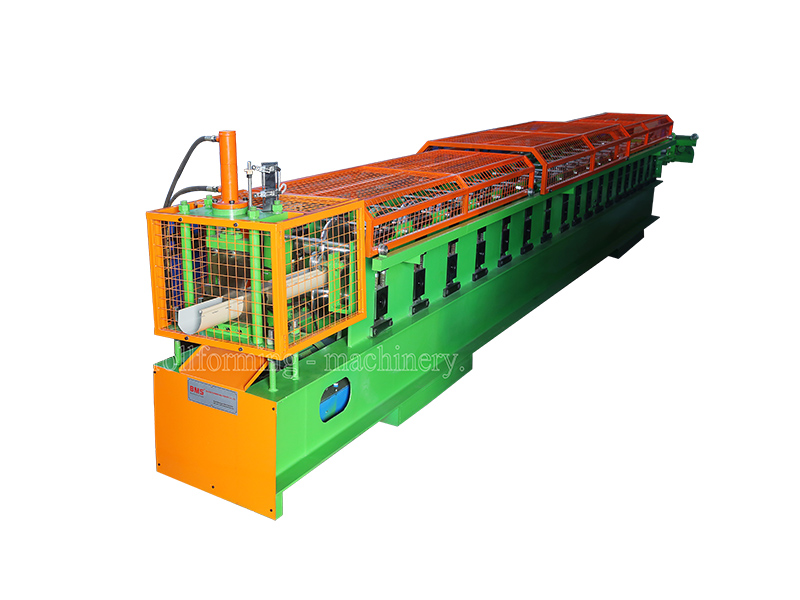

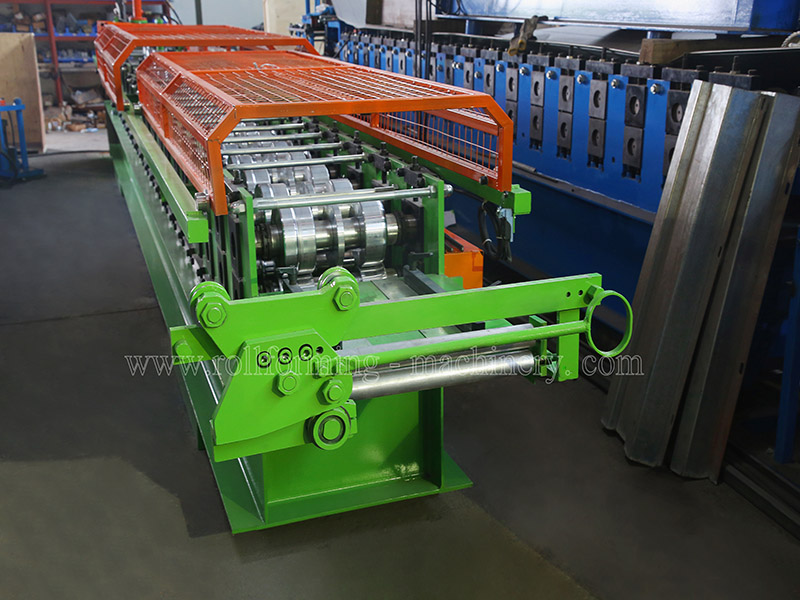

Máy cán định hình rãnh bốn cạnh

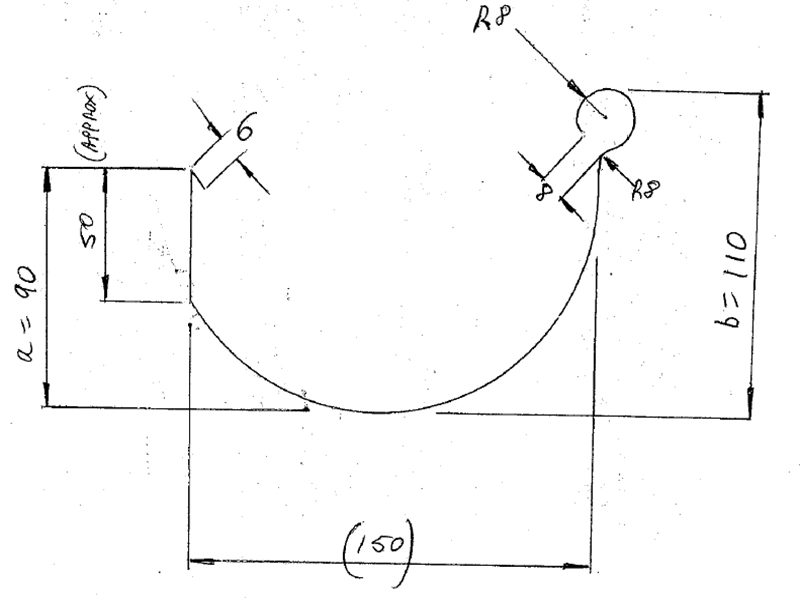

Hồ sơ

Vật liệu

Chiều rộng hiệu quả: 1 50 mm
Chiều rộng cấp liệu: khoảng 310mm
Độ dày vật liệu: 0,4-0,5mm
Vật liệu áp dụng: PPGI
Với độ bền kéo: 550 Mpa

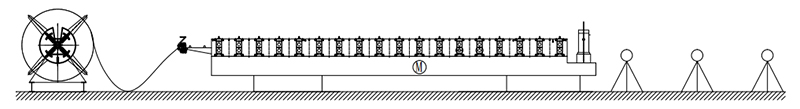

Quy trình làm việc

Máy cuộn dây →Thiết bị cắt sơ bộ thủ công → Cho ăn Thiết bị dẫn đường → Hệ thống cán định hình → Thiết bị cắt trụ thủy lực → Giá đỡ thoát hiểm

Các bộ phận máy móc

1) 3 T o Hướng dẫn sử dụng Máy tháo cuộn: một bộ

Điều khiển thủ công độ co ngót và dừng của lỗ bên trong cuộn thép
Chiều rộng cấp liệu tối đa: 300 mm, Phạm vi ID cuộn dây: 508±30mm

2) Máy cắt thủ công & Cho ăn Hướng dẫn D evice

Một thiết bị dẫn hướng trái và phải ở cửa vào chính của máy. Trong quá trình hoạt động, nguyên liệu thô ở cả hai phía của tấm được đưa vào máy qua cửa trái và phải. Thiết bị dẫn hướng giúp duy trì vị trí chính xác cho nguyên liệu thô và hệ thống cán định hình. Vị trí dẫn hướng có thể được điều chỉnh bằng cơ cấu vít thủ công, và có thể điều chỉnh độc lập sang trái và phải.

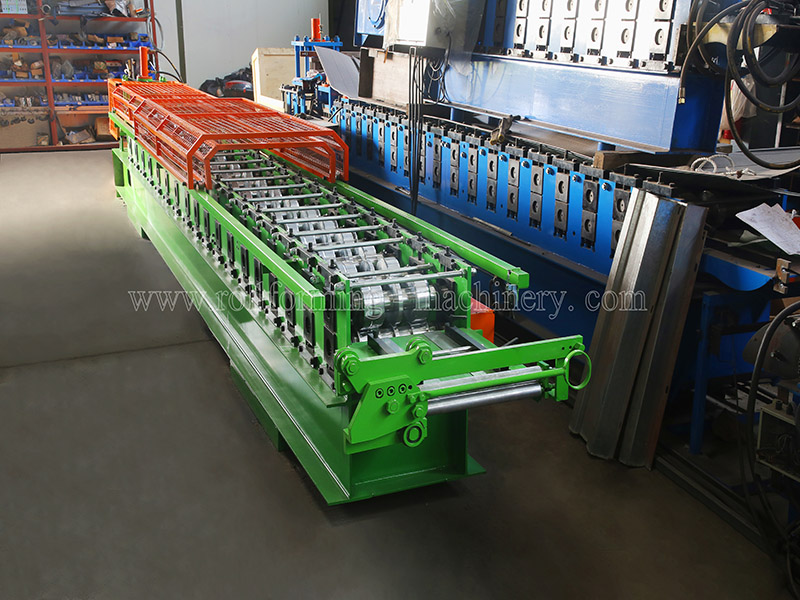

3) Máy chính

khung thân xe được làm từ H450 thép loại hàn
Độ dày thành bên: Q235 t18mm

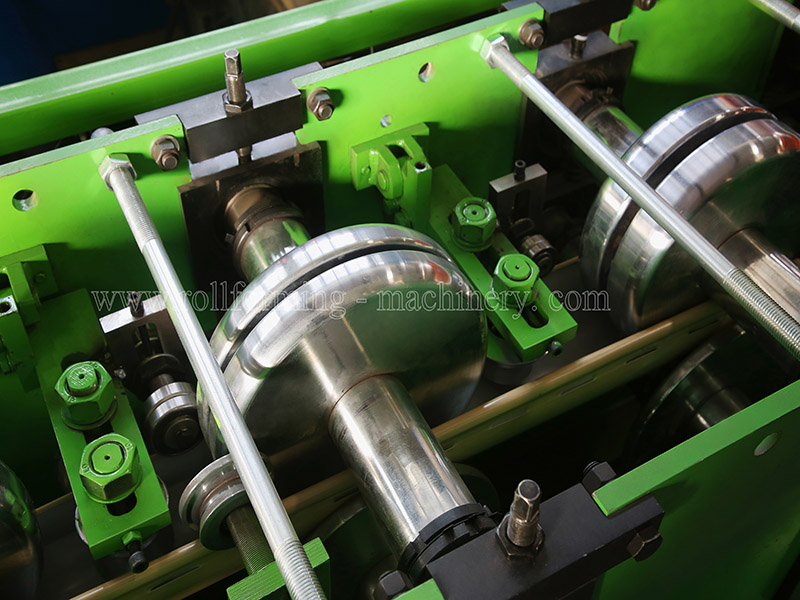

Con lăn được sản xuất từ Thép 45# Gia công bằng máy tiện CNC, xử lý nhiệt, mạ crom cứng, độ dày 0,04mm, bề mặt được đánh bóng như gương (cho tuổi thọ cao hơn và chống gỉ).
Đường kính trục = ф75mm được gia công chính xác
Truyền động bằng bánh răng/nhông xích, khoảng 18 bước để hình thành
Động cơ chính (thương hiệu Polaroid) = 7 0,5KW Điều khiển tốc độ tần số
Động cơ giảm tốc: Dòng R
Chuỗi cửa hàng: ZIQIANG (thuộc tập đoàn DONGHUA, thương hiệu hàng đầu Trung Quốc)
Kích thước dây chuyền: một inch với 18 răng
Tất cả các bu lông đều có cấp độ 8.8 (các nhà máy giá rẻ thường dùng cấp độ 4.8) để đảm bảo cố định chắc chắn cấu trúc máy và có tuổi thọ cao trong suốt thời gian máy hoạt động lâu dài.
Tốc độ tạo hình thực tế 12-15m/phút

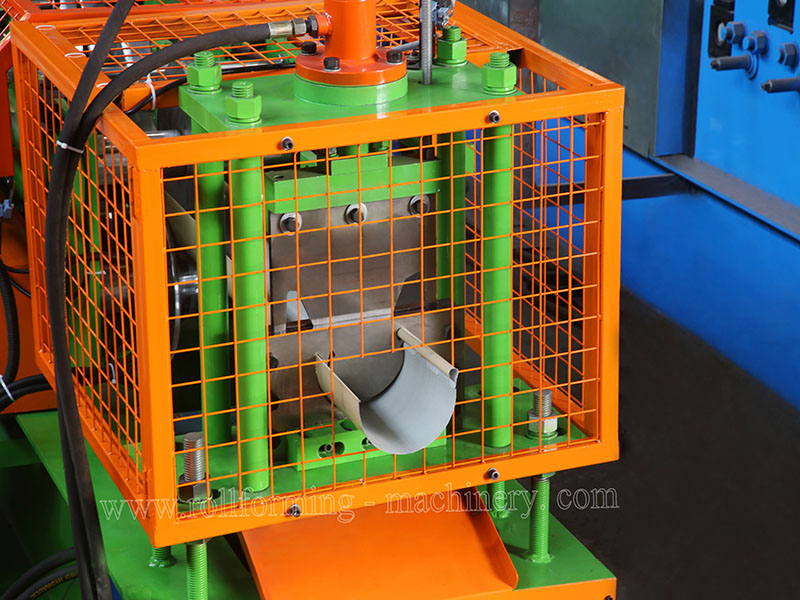

4) Thiết bị cắt thủy lực trụ

Dụng cụ cân bằng sẽ làm cho sản phẩm đẹp hơn.
Động cơ thủy lực: 3KW Áp suất cắt: 0-16Mpa
Vật liệu dụng cụ cắt: Cr12Mov (= SKD11 (với tuổi thọ cắt ít nhất một triệu lần), Xử lý nhiệt đến độ cứng HRC 58-62 độ
Công suất cắt được cung cấp bởi động cơ chính và trạm thủy lực độc lập.

5 Hệ thống điều khiển PLC m

Tự động điều khiển số lượng và chiều dài cắt.

Kết hợp với: PLC, Biến tần, Màn hình cảm ứng, Bộ mã hóa, v.v.

6) Lối ra Ra ck

Không có nguồn điện, Hai đơn vị , có bánh xe để dễ dàng di chuyển

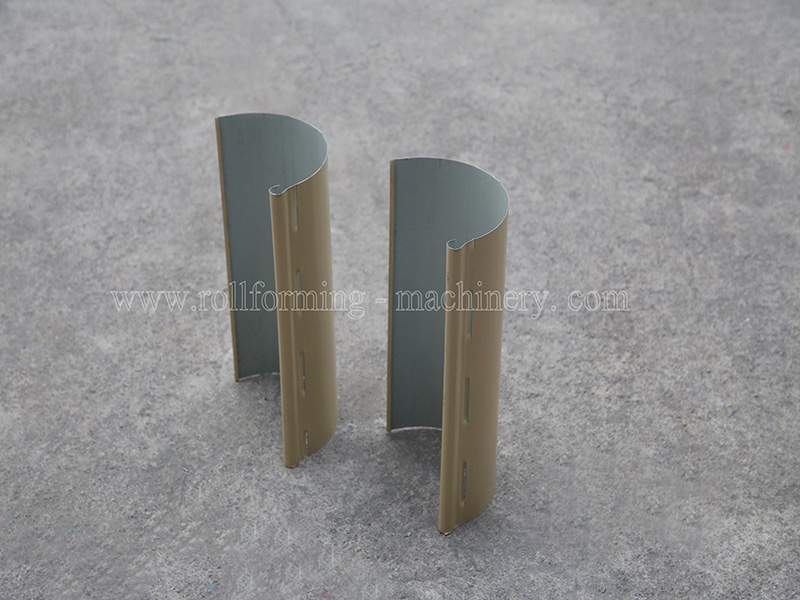

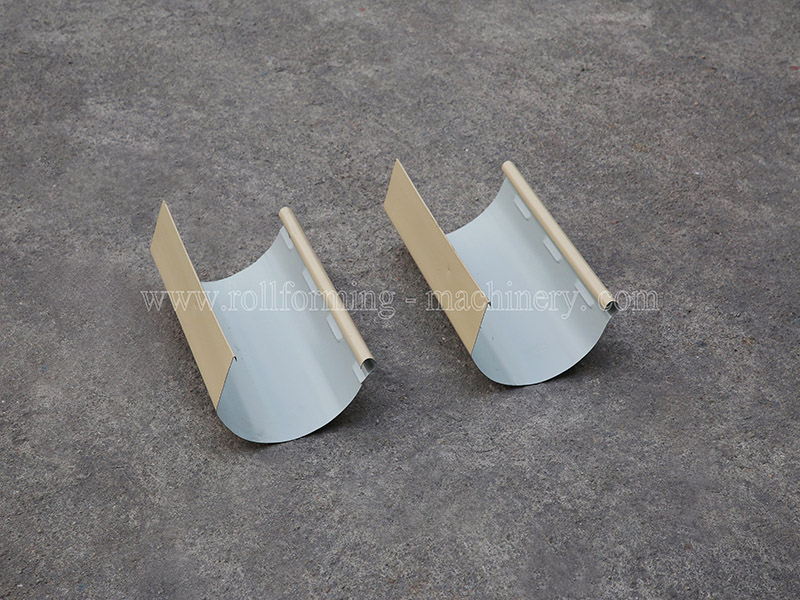

7) Trưng bày sản phẩm

Dịch vụ hậu mãi

1. Thời hạn bảo hành là 24 tháng kể từ ngày khách hàng nhận được máy.
Trong vòng 24 tháng, chúng tôi sẽ chuyển phát nhanh các bộ phận thay thế đến khách hàng miễn phí.
2. Chúng tôi cung cấp hỗ trợ kỹ thuật trong suốt vòng đời của máy móc.
3. Chúng tôi có thể cử kỹ thuật viên đến lắp đặt và đào tạo công nhân tại nhà máy của khách hàng.
chi phí bổ sung

Điều khoản thương mại

1. Số lượng đặt hàng tối thiểu (MOQ): 1 bộ
2. Thời gian giao hàng: khoảng 45 ngày làm việc
3. Cảng xếp hàng: cảng Hạ Môn
4. Hình thức thanh toán: bằng chuyển khoản ngân hàng (T/T) hoặc bằng thư tín dụng (L/C).
5. Xuất khẩu: sang hơn 50 quốc gia và vùng lãnh thổ, bao gồm Đài Loan, Anh, Pháp, Singapore,
Hy Lạp, Úc, Mỹ, Mexico, Brazil, Chile, Bolivia, Trinidad, Israel, Ả Rập Xê Út, v.v.

Kiểu đóng gói

Phương thức đóng gói: Thân máy chính được đóng gói trần. Được phủ bằng màng nhựa (để bảo vệ khỏi bụi và ăn mòn) ), được chất vào container và Được cố định chắc chắn trong thùng chứa phù hợp bằng dây thép và khóa. Thích hợp cho vận chuyển đường dài.
