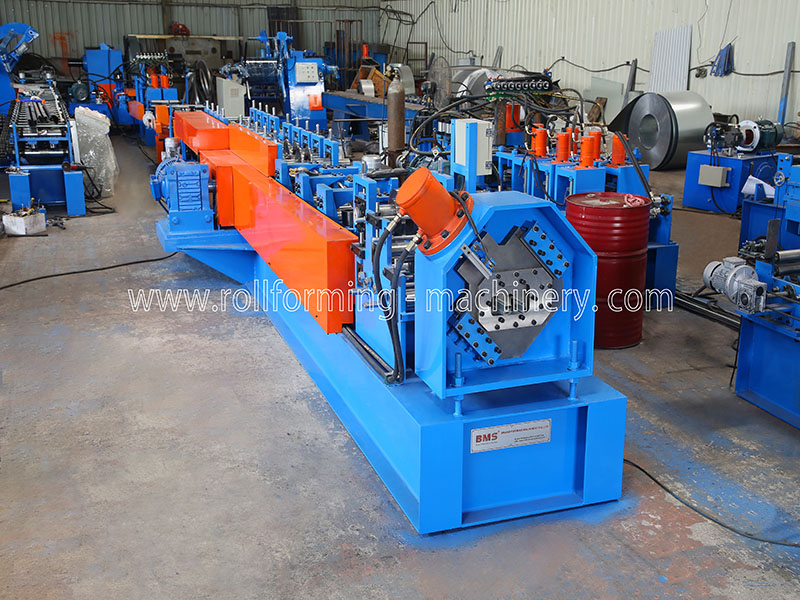

Máy cán định hình xà gồ chữ C thay đổi hoàn toàn tự động
Hồ sơ
Môi (E): 10~25mm
Chiều cao (H):C:25~80±0.5mm
Web (W):C50~200±0.5mm
Vật liệu
Độ dày vật liệu (t):
2.0
-4.0mm
Vật liệu áp dụng:
Thép mạ kẽm (GI),
Thép cán nguội (CRC)
)
Với giới hạn chảy: Q 235 -550Mpa
Quy trình làm việc
Máy tháo cuộn → Thiết bị cấp liệu và cân bằng → Thủy lực Đấm & Cắt sẵn Thiết bị → Hệ thống cán định hình → Cắt trụ thủy lực → Giá đỡ đầu ra
Các bộ phận máy móc
1) 5 tấn Máy tháo cuộn thủy lực: một bộ
Điều khiển thủy lực co ngót và dừng lỗ bên trong cuộn thép
Chiều rộng cấp liệu tối đa:
600mm
Phạm vi ID cuộn dây:
508±30mm
Đường kính ngoài:
1600mm
Dung lượng tối đa:
5 tấn
Động cơ:
3KW
Điều khiển tốc độ tần số
Động cơ bơm dầu
Công suất: 2.2KW, Có cần ép
Thêm chức năng cấp nguồn tự động và thiết bị tự dừng.
2) Thiết bị cấp liệu và cân bằng
Hướng lên
Ba
Xuống
Bốn
Hoàn toàn
S
thậm chí
Thiết bị cân bằng trục
Với hướng dẫn về nguyên liệu cho ăn, khung thân được làm từ...
H450
Thép loại
Độ dày thành bên:
Q235 t30mm
Trục được sản xuất từ
Thép GCr15 (=Thép EN31)
Xử lý nhiệt, HRC 58-62. Đường kính = φ105mm
Sử dụng Hai động cơ điện T o Tự động điều chỉnh độ rộng cấp liệu. h
Sử dụng
Tám xi lanh khí nén
Tự động điều chỉnh khoảng cách giữa trục trên và trục dưới.
3) Thiết bị cắt và đột dập thủy lực
Đục lỗ trước và cắt trước, sử dụng cùng một hệ thống thủy lực.
Động cơ thủy lực:
22KW
Phạm vi áp suất thủy lực:
0-16
Mpa
Vật liệu chế tạo dụng cụ đột dập và cắt: Thép khuôn
Cr12MoV
(
Thép SKD11
(Với khả năng cắt gấp một triệu lần tuổi thọ), xử lý nhiệt đạt độ cứng HRC 58-62 độ.
4 xi-lanh
Hệ thống đột lỗ dùng để đột lỗ cả trên thân và mặt bích.
4) E Thiết bị dập nổi
Sử dụng Hai động cơ điện T o Tự động điều chỉnh độ rộng cấp liệu. h
5) Máy chính
Khung xe được làm từ
H450
Thép loại hàn
Độ dày thành bên:
Q235 t30mm
Con lăn được sản xuất từ
Thép Cr12
Xử lý nhiệt, HRC 58-62
Đường kính trục =
ф95
Gia công chính xác
Truyền động bánh răng/nhông xích, Về
22 bước
Để hình thành
Động cơ chính (thương hiệu Polaroid) =
30KW
Điều khiển tốc độ tần số
Sử dụng
Hai động cơ điện
Tự động điều chỉnh chiều rộng cấp liệu.
Sử dụng
Hai động cơ điện
Tự động thay đổi kích thước
Cấu trúc mái vòm

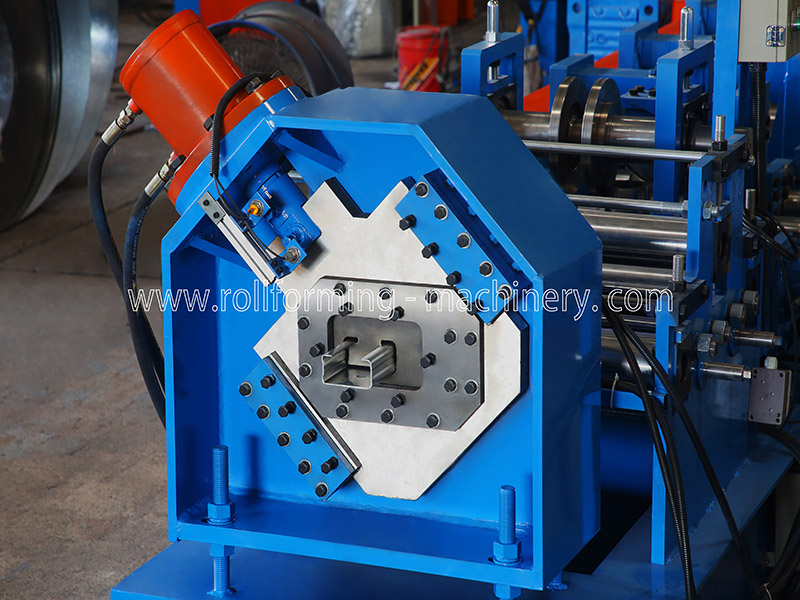

5) Thiết bị cắt thủy lực trụ
Cần cắt, cần dừng cắt, thiết kế lưỡi cắt hai mảnh.
Động cơ thủy lực:
22KW,
Áp suất cắt:
0-16Mpa
Vật liệu dụng cụ cắt: Cr12MoV (= Thép SKD11)
Với ít nhất O một triệu lần (Tuổi thọ cắt), Xử lý nhiệt HRC58-62

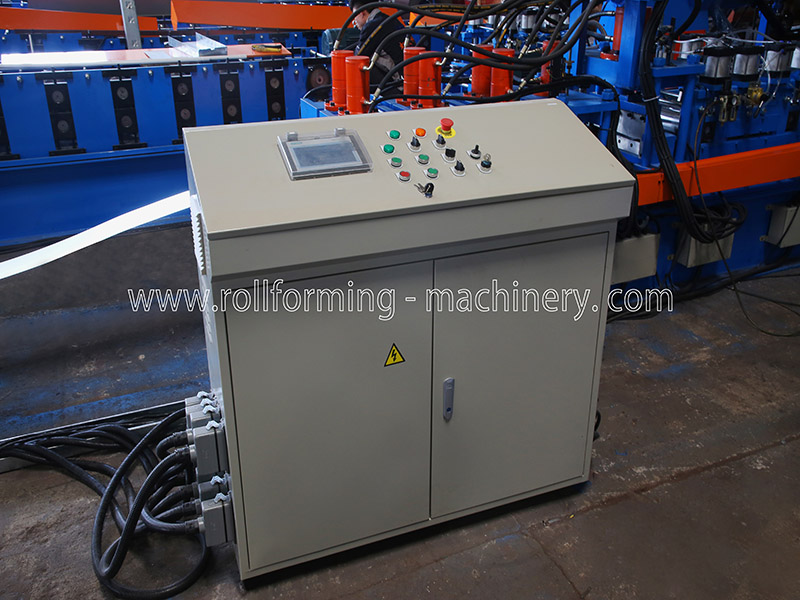

6) Hệ thống điều khiển PLC
Tự động điều khiển số lượng và chiều dài cắt.
Nhập dữ liệu sản xuất (lô sản xuất, số lượng, chiều dài, v.v.)
Trên màn hình cảm ứng,
Nó có thể hoàn thành quá trình sản xuất một cách tự động.
Kết hợp với: PLC, Biến tần, Màn hình cảm ứng, Bộ mã hóa, v.v.
7) Giá đỡ thoát: Một đơn vị
Không có nguồn điện, W
Có bánh xe giúp dễ dàng di chuyển.

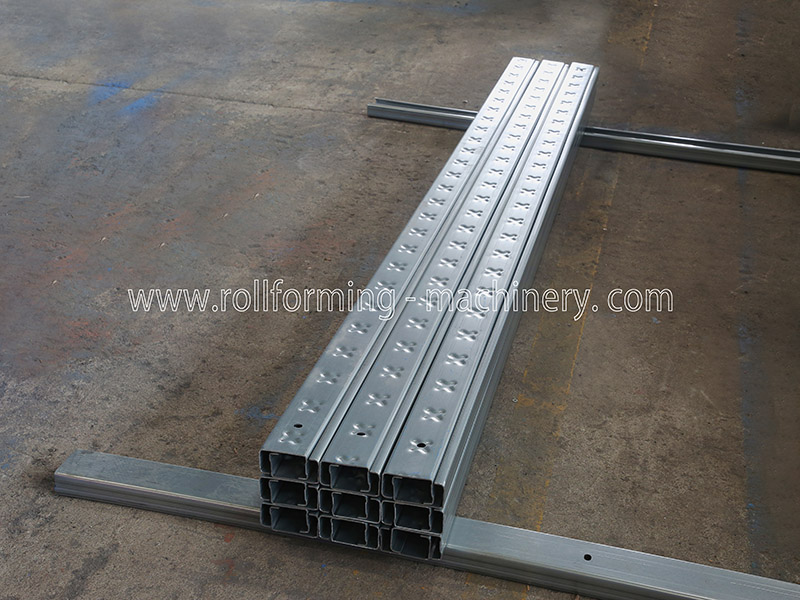

8) Trưng bày sản phẩm
Kiểu đóng gói
Phương pháp đóng gói : Phần thân chính của máy không có vỏ bọc. Được phủ bằng màng nhựa (để bảo vệ khỏi bụi và ăn mòn) ,được chất vào container và Được cố định chắc chắn trong thùng chứa phù hợp bằng dây thép và khóa. Thích hợp cho vận chuyển đường dài.
Dịch vụ hậu mãi
1. Thời hạn bảo hành là 24 tháng kể từ ngày khách hàng nhận được máy.
Trong vòng 24 tháng, chúng tôi sẽ chuyển phát nhanh các bộ phận thay thế đến khách hàng miễn phí.
2. Chúng tôi cung cấp hỗ trợ kỹ thuật trong suốt vòng đời của máy móc.
3. Chúng tôi có thể cử kỹ thuật viên đến lắp đặt và đào tạo công nhân tại nhà máy của khách hàng.
chi phí phát sinh.
Điều khoản thương mại
1. Số lượng đặt hàng tối thiểu (MOQ): 1 bộ.
2. Thời gian giao hàng: khoảng 60 ngày làm việc.
3. Cảng xếp hàng: cảng Hạ Môn.
4. Hình thức thanh toán: bằng chuyển khoản ngân hàng (T/T) hoặc bằng thư tín dụng (L/C).
5. Xuất khẩu: sang hơn 50 quốc gia và vùng lãnh thổ, bao gồm Đài Loan, Anh, Pháp, Singapore,
Hy Lạp, Úc, Mỹ, Mexico, Brazil, Chile, Bolivia, Trinidad, Israel, Ả Rập Xê Út, v.v.
